Influencia de los parámetros de soldeo fuerte en la microestructura y propiedades mecánicas de la unión de la aleación base níquel Hastelloy B2

José Carlos Sotelo^a,*, Marcos González^a, Enrique Porto^b

^aCentro Tecnológico AIMEN, Planta de Tecnologías de Unión, Relva 27A, 36410, O Porriño, Pontevedra, España

^bDepartamento de los Materiales e Ingeniería Metalúrgica. Escuela Técnica Superior de Ingenieros Industriales. Universidad de Vigo, Pontevedra, España

*Autor para la correspondencia: jsotelo@aimen.es

1. INTRODUCCIÓNTOP

La industria petroquímica se caracteriza por trabajar en medios altamente corrosivos como por ejemplo en atmósferas con elevados contenidos en ácido clorhídrico, sulfúrico o acético. Los altos costes económicos que provocan los efectos de la corrosión en tuberías o recipientes, motivaron el desarrollo de aleaciones con alta resistencia a estos medios. De esta necesidad nacieron las aleaciones de níquel Hastelloy B2 cuya composición química se caracteriza por su elevado contenido en molibdeno. Este elemento le confiere una excelente resistencia a la corrosión, elevada estabilidad térmica y baja dilatación hasta temperaturas próximas a 1100 °C, (Davis, 2000; Cao et al., 1994).

El empleo de las aleaciones base níquel hace que en la mayoría de los casos se requiera que éstas sean fácilmente soldables. Las operaciones de soldeo adquieren verdadera importancia, especialmente en la fabricación de componentes de altas prestaciones para el sector aeronáutico y la industria petroquímica (Rodríguez et al., 1998).

Dentro de las diferentes tecnologías de unión que se emplean habitualmente en la soldadura de estas aleaciones, se encuentra el proceso de soldeo fuerte. Esta tecnología es ampliamente utilizada en diferentes sectores industriales como automoción, aeronáutica o electrónica. Las ventajas que ofrece el soldeo fuerte para la unión de aleaciones de níquel frente a los procesos de soldadura por arco eléctrico son múltiples, destacando de entre todas ellas las reducidas temperaturas del proceso, la posibilidad de unir aleaciones de níquel complejas, como son las aleaciones fortalecidas por solución sólida o por dispersión de óxidos (OSD) y ser un proceso fácilmente automatizable y de elevada productividad (Roberts, 2003; Schwartz, 2003).

Cualquier operación de soldadura debe ser cuidadosamente ajustada en lo relativo al aporte térmico, dada su gran influencia en las propiedades finales de la unión soldada. En este sentido, la composición química de la aleación de níquel junto a los parámetros de soldeo ejercen un efecto muy definido en la soldabilidad, y el conocimiento de esta influencia es de suma importancia a la hora de definir los procedimientos de soldeo.

En la actualidad se desconocen los efectos del ciclo térmico de soldeo fuerte de aleaciones Hastelloy B2 en las propiedades mecánicas de la unión, por ello, el presente trabajo pretende estudiar los efectos que ejercen en la calidad de la unión, el tiempo de permanencia a temperatura de soldeo (t_Ts), la geometría de unión (gap) y el material de aporte.

2. MATERIALES Y MÉTODOSTOP

2.1. Selección del material de aporteTOP

El soldeo fuerte de la aleación Hastelloy B2, cuya composición química se muestra en la Tabla 1, requiere la selección de materiales de aporte. Éstos, deben de presentar buenas propiedades tanto mecánicas como de resistencia a la corrosión y una buena afinidad metalúrgica con el material base objeto de unión. Tales requisitos obligan a la utilización de aportes de la familia de aleaciones base níquel según UNE-EN ISO 17672 (2010). De las diferentes composiciones que se recogen en la norma, se seleccionó la aleación Ni650 dadas las buenas propiedades mecánicas que confiere a la unión (Grushko et al., 1984). La Tabla 2 muestra la composición química a la aleación Ni650 seleccionada.

Para determinar la temperatura de soldeo, se realizó un estudio mediante análisis térmico diferencial (ATD) del material de aporte utilizado. Para ello, se utilizó un analizador térmico diferencial Setaram modelo Setsys Evolution 16/18. La velocidad de calentamiento isotérmico fue de 10 °C min⁻¹, utilizando una atmósfera inerte de argón con un flujo de 70 ml min⁻¹. Se utilizaron crisoles de alúmina en los que se depositaron alrededor de 25 mg de la aleación Ni650.

2.2. Preparación de las probetas de ensayoTOP

Para estudiar los efectos que tienen sobre la bondad de la unión los diferentes parámetros que intervienen en el proceso y relacionar éstos con la geometría de la unión, se efectuaron pruebas de soldeo fuerte combinando dos aberturas de unión (50 y 200 μm) y dos tiempos a temperatura de soldeo (10 y 90 minutos).

Las probetas de soldeo se componen de dos chapas de 100 mm de longitud, 40 mm de ancho y 1 mm de espesor. Para asegurar aberturas de 50 y 200 μm, se emplearon galgas calibradas punteando las probetas mediante puntos de soldadura TIG (Toungsten Inert Gas) por ambos extremos, dejando un solape de 4 mm. Los puntos de soldadura se realizaron con un equipo TIG-AC/DC Fronius modelo Magic-Wave 3000.

Tras la soldadura fuerte en horno de alto vacío, los insertos y puntos TIG ubicados en los extremos de las probetas fueron mecanizados con el objetivo de no alterar los posteriores ensayos mecánicos a los que se vieron sometidas.

2.3. Ciclo térmico de soldeoTOP

Los ciclos térmicos de soldeo se llevaron a cabo en un horno de alto vacío TAV modelo TAV333. La definición del ciclo térmico, se realizó teniendo en cuenta la naturaleza de la aleación objeto de unión, que presenta una estructura monofásica cúbica centrada en las caras (fase α) a una temperatura superior a los 870 °C. La fase α puede ser retenida si se produce un enfriamiento rápido a partir de 870 °C hasta una temperatura inferior a 600 °C (Brooks et al., 1989). Este intervalo de temperaturas se ha tenido en cuenta en el ciclo térmico de soldeo, ya que si la velocidad de enfriamiento no es la suficiente, o se mantiene la aleación a una temperatura dentro de ese intervalo crítico de temperaturas, se produce la precipitación del compuesto Ni₄Mo. La formación de este intermetálico ejerce un efecto de fragilización, incidiendo negativamente en las propiedades mecánicas de la aleación (Brooks et al., 1990).

2.4. Caracterización de las unionesTOP

Cada unión soldada se caracterizó microestructural y mecánicamente. El análisis microestructural del material de aporte, material base y uniones realizadas, se efectuó mediante microscopía óptica utilizando un banco metalográfico Leica modelo MEF 4 dotado de un sistema electrónico de adquisición de imágenes. Como método complementario, se empleó un microscopio electrónico de barrido de emisión de campo (FE-SEM) de ultra-alta resolución Hitachi S-4800 II. El equipo dispone de un sistema de microanálisis por espectroscopía de dispersión de energía de rayos X (EDS) de Röntec. Finalmente y para identificar las diferentes fases y compuestos que se presentan en las uniones realizadas, se utilizó un detector de electrones retrodispersados (EBSD) HKL Technology de Oxford Instruments.

La caracterización mecánica se realizó mediante un ensayo de cizalla sobre tres probetas por cada ciclo térmico. Asimismo, las probetas sometidas a este ensayo permitieron controlar, por inspección visual, la calidad de la unión (penetración, porosidad, etc.), información que facilitó el análisis comparativo entre las distintas condiciones de soldeo.

Para la caracterización mecánica de las uniones se utilizó una máquina universal de ensayos de 250 kN de capacidad de MTS, modelo 81022. Al objeto de determinar las durezas de las fases formadas en la unión y de esa forma indirecta, caracterizar la ductilidad de la misma, se empleó un microdurómetro Vickers Shimadzu modelo HMV-2T con una fuerza aplicada de HV 0,01.

3. RESULTADOS Y DISCUSIÓNTOP

3.1. Análisis térmico diferencialTOP

En el diagrama obtenido en el análisis térmico diferencial de la aleación Ni650 (no se muestra en este trabajo), únicamente aparecen los picos correspondientes a la reacción endotérmica de fusión a 1138,7 °C seguido del pico exotérmico a 1124,5 °C correspondiente a la solidificación, por lo que se supone temperatura de fusión única. Este resultado indica que el material de aporte tiene composición eutéctica o muy próxima a ella.

3.2. Análisis microestructuralTOP

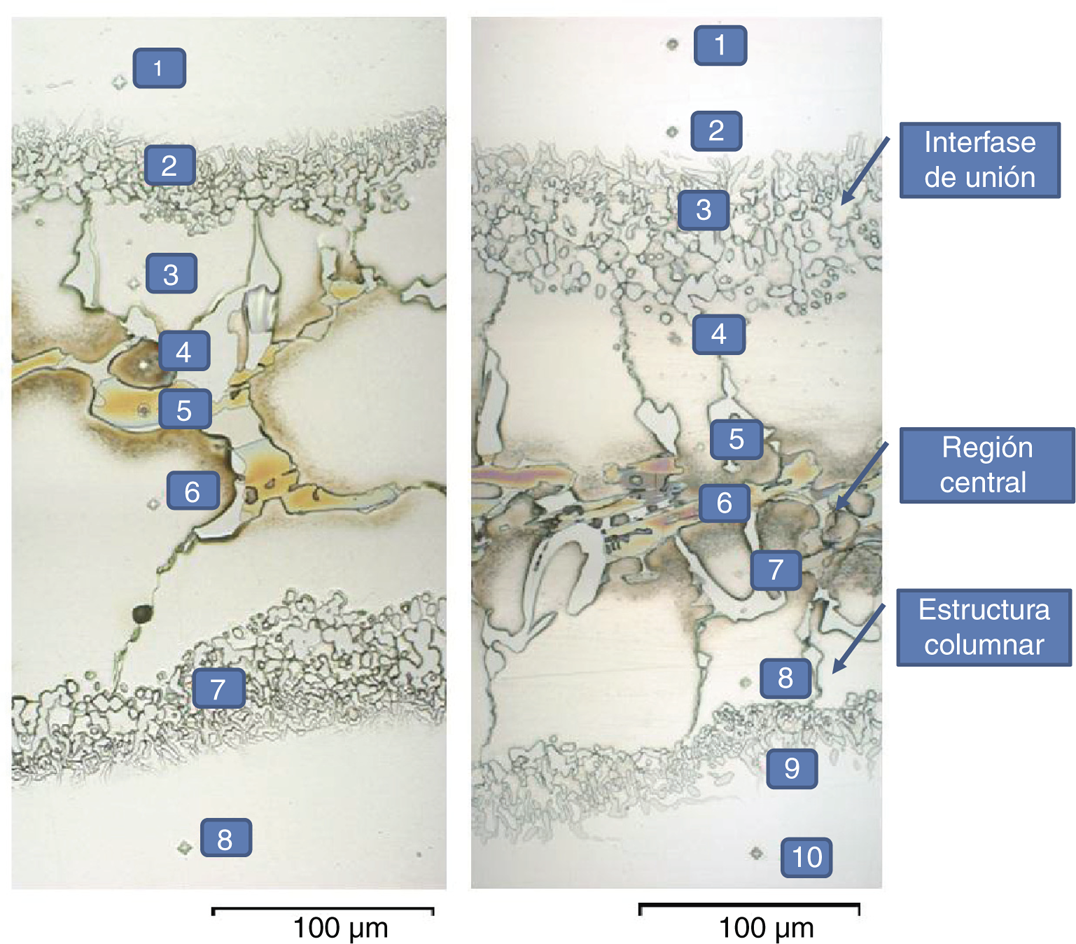

El análisis por microscopía óptica muestra la evolución microestructural de las diferentes uniones realizadas con el aporte Ni650 a diferentes aberturas y tiempos a temperatura de soldeo. La microestructura del cordón de soldadura con gap de 200 μm muestra tres regiones claramente diferenciadas: interfase de unión, zona de granos columnares y la región central del cordón (Fig. 1).

Los valores de la microdurezas muestran un incremento de la dureza en la interfase de unión y, especialmente, en el centro del cordón de soldadura, posiblemente por la presencia de compuestos intermetálicos de elevada dureza. Las microdurezas en la unión [gap 200, t_Ts 90] no presentan diferencias apreciables con respecto a la unión con t_Ts 10. En ambas muestras se produce una disminución de la dureza en la estructura columnar, con valores similares a los del material base.

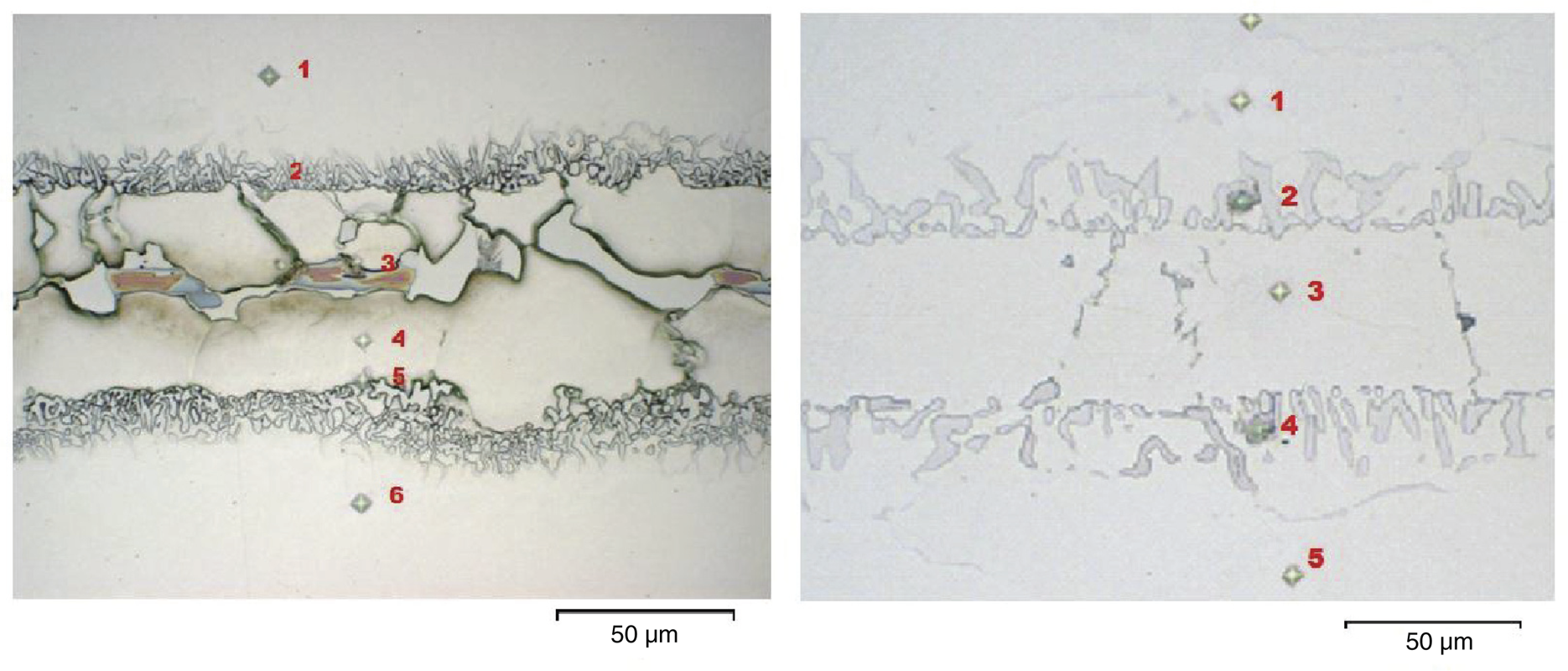

En las uniones configuradas con un diseño de gap 50 hay presencia de la región central eutéctica en las probetas con t_Ts 10, no así en la unión con t_Ts 90 tal y como se aprecia en las micrografías de la Figura 2. Asimismo, la región de la interfase de unión presentó menor espesor en ambas probetas.

Los valores de microdurezas de la unión [gap 50, t_Ts 10] muestran un incremento de la dureza en la interfase de unión y, especialmente, en la región central del cordón de soldadura, alcanzándose valores superiores a 2000 HV 0,01, en la cual se produce una concentración de compuestos intermetálicos de elevada dureza. Por otra parte, los valores de la microdurezas en la unión [gap 50, t_Ts 90] revelaron un endurecimiento en la interfase de unión, resultado muy similar al obtenido con t_Ts 10. En la región central, se produjo una caída de la dureza, con valores de dureza similares a los del material base.

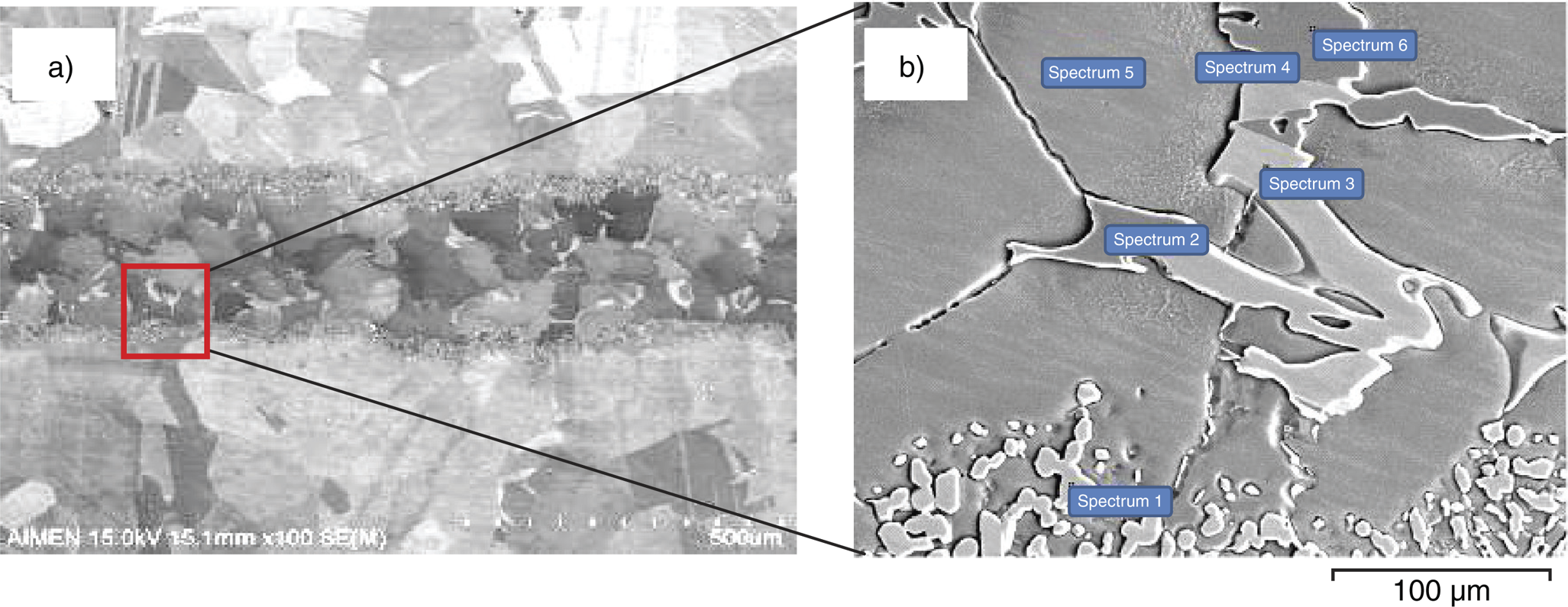

En la Figura 3 se muestra una microfotografía SEM de la región de la unión con un gap de 200 μm y t_Ts 10. La composición química obtenida mediante EDS en diferentes zonas de la muestra se recoge en la Tabla 3. Se observan fases ricas en molibdeno con presencia de silicio y en menor cuantía níquel. Estas fases se pueden clasificar en función de su morfología, apareciendo fases de gran tamaño en el interior del cordón de soldadura y precipitados finos en la interfase de unión. Finalmente, también se evidenciaron zonas ricas en níquel y silicio con escasa o nula presencia de molibdeno y cromo.

Estas fases, se identificaron mediante análisis por difracción de electrones retro-dispersados (EBSD) en los mismos puntos en los que se obtuvieron los resultados por EDS (Fig. 3). Se identificó la presencia de compuestos ternarios MoNiSi, intermetálicos Ni₃Si y la fase γ (Kim et al., 2007), como se muestra en la Tabla 4.

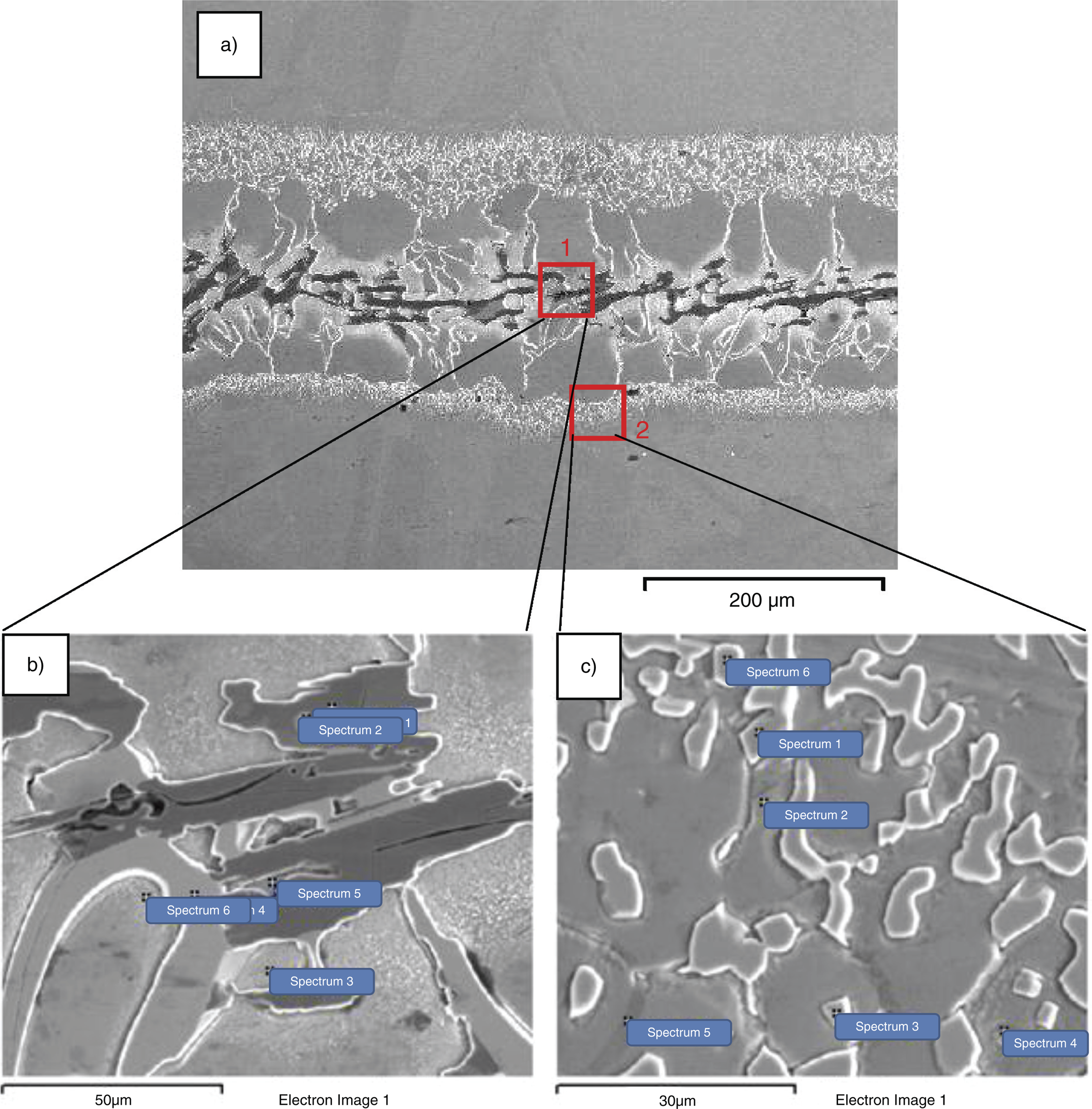

Del mismo modo se realizaron análisis químicos mediante EDS (Tabla 5) y EBSD en diferentes regiones del cordón de soldadura de la unión con gap 200 y t_Ts 90 (Fig.4). Se observa, que un aumento del tiempo a temperatura de soldeo disminuye la región central eutéctica, en donde se concentran los elementos depresores del punto de fusión de la aleación Ni650. Los resultados obtenidos muestran la presencia de compuestos ternarios MoNiSi, intermetálicos Ni₃Si y la fase γ.

3.3. Ensayo a cizallaTOP

En la Tabla 6 se recogen los resultados obtenidos en el ensayo de cizalla de las probetas soldadas a diferentes gaps y t_Ts. En todas las muestras se produce rotura por el material de aporte siendo la unión con gap 50 y t_Ts 90 la que presentó una mayor carga de rotura. Tras el ensayo, se realizó una inspección visual de la superficie de fractura de todas las probetas ensayadas. En ellas se observó una buena capacidad de propagación y mojado del material de aporte a excepción de la muestra con gap 200 y t_Ts 10, la cual mostró zonas de la junta con faltas de llenado.

3.4. Análisis fractográficoTOP

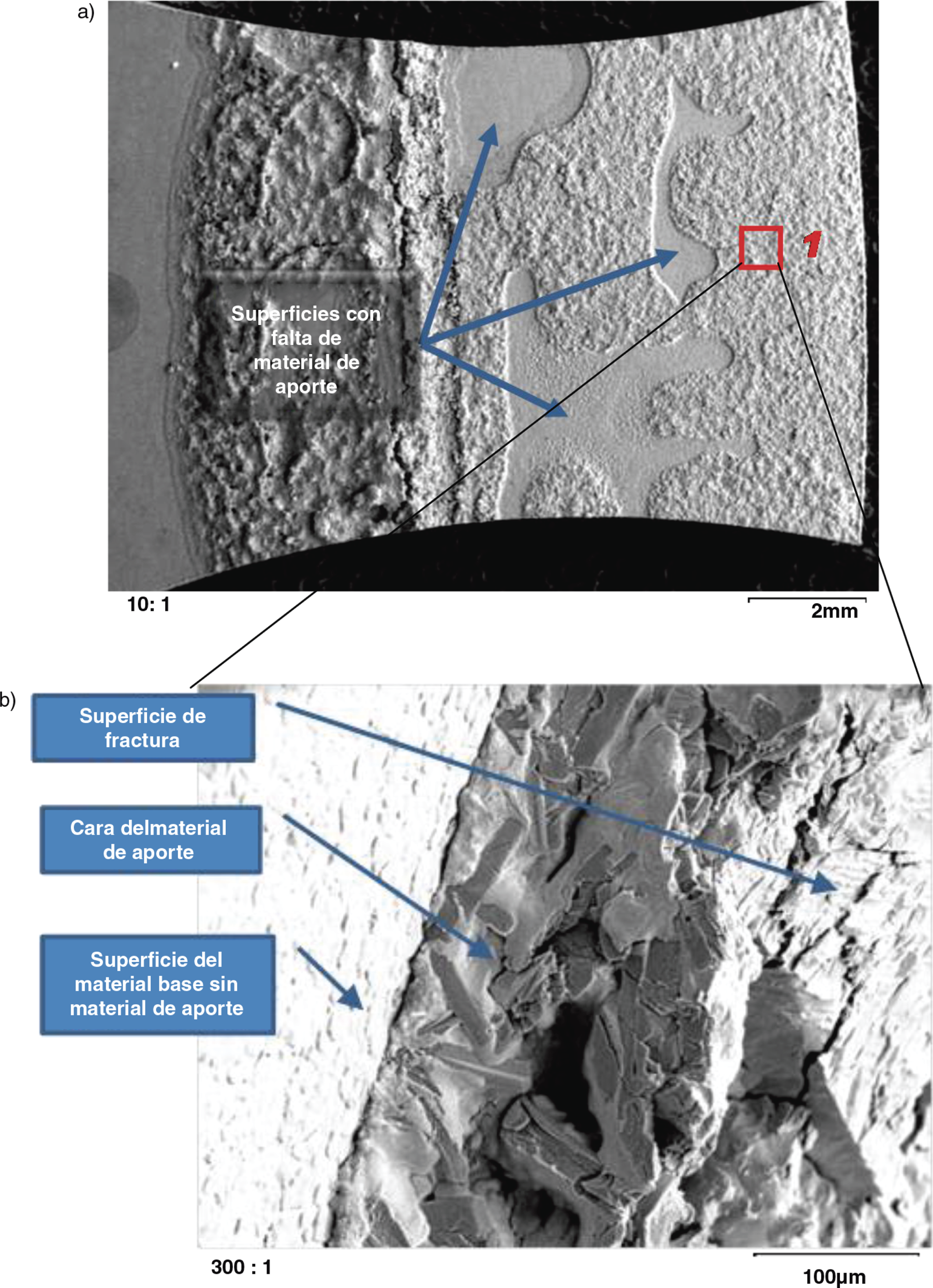

La superficie de fractura de la unión con gap 200 y t_Ts 10, mostró regiones de la superficie sin cubrir por el aporte a causa de una clara falta de capilaridad del mismo (Fig. 5a). La superficie de unión mostró una textura facetada con un elevado tamaño de los compuestos intermetálicos presentes en la unión (Fig. 5b). El análisis químico mediante EDS reveló que eran compuestos del tipo MoNiSi.

Finalmente, el estudio mediante microscopía óptica de la sección de la superficie de fractura reveló la dirección de la propagación de las grietas, dirección normal a los esfuerzos de cortadura provocados en el ensayo. Se evidenció una fractura de carácter frágil con presencia de grietas y microgrietas cuya propagación transcurre, fundamentalmente, a través de los compuestos intermetálicos por un mecanismo de descohesión intercristalina.

4. CONCLUSIONESTOP

La microestructura de la unión con aporte Ni650 y gap 50 muestra para t_Ts 10, tres regiones claramente diferenciadas: región central eutéctica en la que se han identificado compuestos del tipo MoNiSi y Ni₃Si, así como cristales primarios de fase γ, zona de de estructura columnar de fase γ e interfase de unión. Esta estructura se ve modificada por el incremento del t_Ts a 90 minutos, transformando la región central eutéctica y zona de granos columnares a una estructura de fase γ.

Los efectos del incremento del t_Ts sobre la microestructura de la unión con aporte Ni650 y gap 200 se traducen en un incremento del espesor de la zona de granos columnares y reducción de la región central eutéctica, en la que se identificaron los mismos microconstituyentes presentes en las uniones con gap 50 (MoNiSi, Ni₃Si y fase γ).

La técnica de ensayo por EBSD ha demostrado ser una herramienta de relevante utilidad en la caracterización microestructural de las distintas fases que componen una unión por soldeo fuerte. En este sentido, cabe destacar la complejidad a la hora de caracterizar determinadas fases y compuestos intermetálicos que se generan en la unión por microscopía electrónica, EDS o mediante la técnica convencional de difracción de rayos X.

El estudio fractográfico reveló un micromecanismo de fractura frágil por descohesión intercristalina en todas las uniones a consecuencia de las formación de compuestos intermetálicos frágiles y duros. Este mecanismo de fractura está presente incluso en aquellas uniones que han permanecido prolongados tiempos a temperatura de soldeo a fin de difundir aquellos elementos formadores de los compuestos intermetálicos en el material base.

Los ensayos mecánicos practicados en las uniones con aporte Ni650 mostraron rotura por el aporte en todas las probetas ensayadas. La observación visual de la superficie de fractura reveló faltas de capilaridad principalmente en las uniones con gap 200. El incremento del t_Ts mejoró la resistencia mecánica de la unión, siendo ésta más significativa en la unión con gap 50, motivado principalmente por la difusión del silicio y molibdeno del centro del cordón de soldadura al material base.

El método de calentamiento en horno de alto vacío se ha mostrado efectivo para la realización de uniones con excelentes propiedades mecánicas. En este sentido, hay que destacar que un vacío del orden de 1x10⁻⁴ mbar es suficiente para la protección y soldeo de la aleación de níquel objeto de estudio.

REFERENCIASTOP
