Evaluación del comportamiento electroquímico del extracto de nopal (Opuntia Ficus-Indica) como posible inhibidor de corrosión

Araceli Mandujano-Ruíz^a,*, Jorge Morales-Hernández^a, Héctor Herrera-Hernández^b, Luis E. Corona-Almazán^b, José M. Juárez García^c

^a Centro de Investigación y Desarrollo Tecnológico en Electroquímica (CIDETEQ), Parque Tecnológico Querétaro s/n, Sanfandila, Pedro Escobedo, C.P. 76703, Querétaro, México

^b Universidad Autónoma del Estado de México, IIN-Área de Electroquímica Aplicada y Corrosión de Materiales, Blvd. Universitario S/N, Predio San Javier, Atizapán de Zaragoza, C.P. 54500, Estado de México, México

^c Centro Nacional de Metrología, Metrología de Materiales, km 4.5 Carretera a Los Cués, El Márques Querétaro, C.P. 76246, México

*Autor para la correspondencia: amandujano@cideteq.mx

1. INTRODUCCIÓNTOP

Los problemas por corrosión en la industria se ven reflejados en pérdidas económicas debido a la degradación de componentes de acero, parada de las unidades de producción por mantenimiento y en un caso extremo, paros por accidentes del personal. Estas problemáticas motivan a diversas ramas de la ciencia e ingeniería a dirigir sus esfuerzos para encontrar alternativas que ayuden a minimizar la presencia de corrosión, la cual también está presente durante el traslado o almacenamiento de las piezas de acero que después de su manufactura presentan una superficie muy activa, siendo susceptibles de presentar corrosión en función del tiempo de almacenamiento y/o traslado.

Algunas prácticas para el traslado y almacenamiento de piezas de acero hacen uso de inhibidores de corrosión a base de aceites industriales donde las piezas son impregnadas o sumergidas evitando que se corroan; sin embargo, al utilizar este método las piezas requieren un postratamiento por lo que tienen que ser lavadas antes de su disposición, agregando así una operación de lavado al proceso para eliminar el inhibidor significando gastos de operación no programados. Otras opciones involucran el uso de papel encerado lo que evita la operación de remoción del inhibidor industrial, sin embargo, el costo es alto y poco eficiente.

En la literatura se han reportado diversos compuestos orgánicos con grupos funcionales que contienen elementos del grupos V y VI tales como: nitrógeno, fosforo, arsénico, azufre, oxígeno y selenio han sido investigados por mostrar un buen desempeño como inhibidor en aceros de bajo carbono, sin embargo, muchos de estos inhibidores no solo son costosos sino que también son peligrosos para el medio ambiente, por lo que su uso se ha reducido debido a las modificaciones en la normatividad ISO 14001, que hace referencia a la restricción en el uso de inhibidores de corrosión sintéticos. De éste modo nace la necesidad de crear formulaciones totalmente amigables con el ambiente, por lo que en los últimos años surge la propuesta del uso de inhibidores verdes “Green inhibitors” generando una nueva línea de investigación de gran impacto tecnológico por su bajo riesgo de contaminación al medio ambiente (Singh y Bockris, 1996; Ismail et al., 2015).

Por lo tanto, el desarrollo de inhibidores orgánicos biodegradables a partir de extractos de plantas ofrece la posibilidad de proteger las piezas de acero para su traslado o almacenamiento temporal sin la necesidad de un proceso de lavado previo a la disposición de éstas y sin la generación de residuos industriales.

La eficiencia de un compuesto orgánico como inhibidor de corrosión depende principalmente de la habilidad de anclarse por interacciones químicas o físicas sobre la superficie del metal formando multicapas de moléculas orgánicas adsorbidas que bloquean los sitios activos de corrosión y retardando las reacciones anódicas y/o catódicas. La estabilidad de dicha capa adsorbida sobre la superficie depende de las propiedades físico-química de las moléculas relacionadas con los grupos funcionales del inhibidor: anillos aromáticos, posible efecto de histéresis, densidad electrónica de átomos donadores, además de otros factores como el ambiente corrosivo y la naturaleza de la interacción entre el orbital π de los inhibidores y el orbital d del hierro (Sanyal, 1981; Khaled, 2010; Abreu-Quijano et al., 2011).

Algunos extractos de plantas y frutos que han sido estudiados como inhibidores verdes son: Brungmasia Suaveolens, Cassia Roxburghii, Floripondio, Musa Paradisiaca, Cascara de papa, Aloe Vera y Hojas de Higuera, han reportado un buen comportamiento de inhibición frente a medios ácidos como HCl ya que han incrementado la resistencia a la corrosión de aceros de bajo carbono utilizando pequeñas concentraciones de estos inhibidores, sin embargo, al incrementar la temperatura su efecto tiende a disminuir (Gopiraman et al., 2011; Ibrahim y Zour, 2011; Herrera-Hernández et al., 2015).

Por otro lado, el Nopal (Opuntia Ficus-Indica) es un vegetal tradicional en México con un alto contenido de fibra; es una planta silvestre que sobrevive en regiones desérticas y que no requiere de mucha agua para su cultivo. Se dice que tiene un desempeño ecológico importante, ya que detiene la degradación del suelo deforestado convirtiendo la tierra árida en productiva. Existen cerca de 1600 especies en 122 géneros de la familia de las cactáceas, de la cual proviene el nopal. Tiene frutos que son comestibles y se conocen con el nombre de tunas. La fibra soluble del Nopal conocida como mucilago, tiene la capacidad de retener hasta 30 veces su peso en agua por lo que ha sido de interés como inhibición de la corrosión en acero de bajo carbono como lo reportan algunos autores (Torres-Acosta et al., 2012; Flores de los Ríos et al., 2015).

2. MATERIALES Y MÉTODOSTOP

2.1. Preparación de los especímenesTOP

Una barra de acero AISI 1018 se seccionó en especímenes de 25 mm de diámetros por 5,0 mm de espesor, éste acero se utilizó como sustrato y electrodo de trabajo (WE, “por sus siglas en inglés”) para las pruebas electroquímicas; composición se presenta en la Tabla 1. Cada probeta se sometió a un desbaste con papel de SiC pasando por los grados del número 80, 240, 320, 400, 600 y 1500; posteriormente las muestras se lavaron con agua destilada y se desengrasaron con acetona con un secado final con aire caliente.

2.2. Preparación del extracto de nopal (EN)TOP

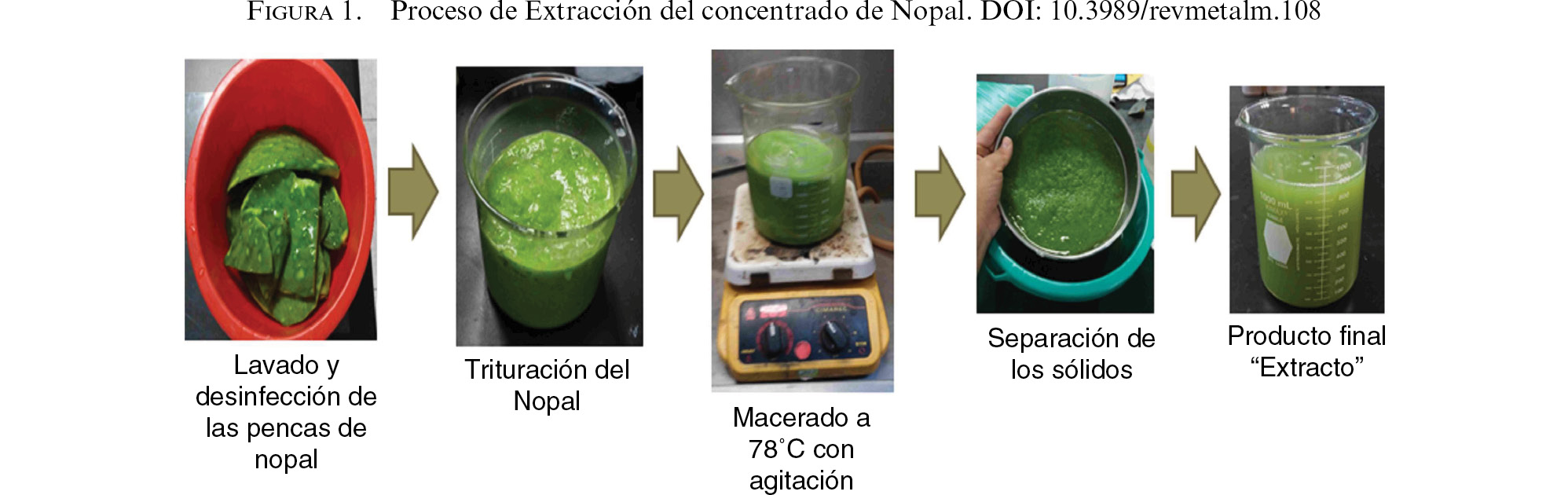

Para la preparación del extracto de Nopal se seleccionaron pencas tiernas que se limpiaron (remoción de espinas), cortaron y se desinfectaron con 2 ml de Cl₂ + 1ml de Cu₂SO₄ para garantizar la eliminación de microorganismo y hongos que degraden al extracto. Posteriormente se llevó a trituración en un extractor donde la pulpa resultante se calentó para su maceración con una relación en volumen de agua destilada 2:1 durante una hora a 78 °C. El concentrado líquido se filtró en un tamiz fino para asegurar la separación de los sólidos superiores a 180 μm, obteniendo el producto final para las pruebas como se observa en la Fig. 1.

2.3. Sistema electroquímicoTOP

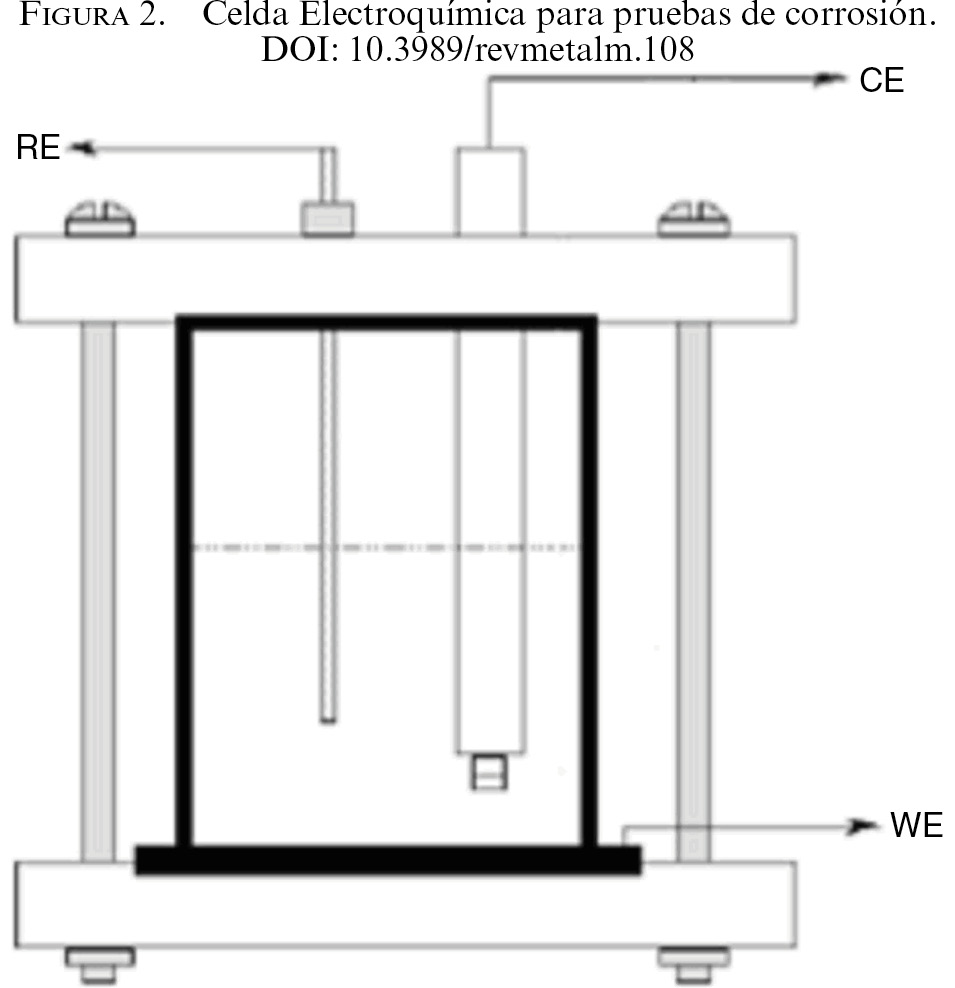

La caracterización electroquímica se llevó a cabo en una celda de acrílico de diseño propio (Garfias-García et al., 2010; Herrera-Hernández et al., 2015), la cual se ensamblo con un arreglo de 3 electrodos: el acero 1018 responde como electrodo de trabajo (WE), una rejilla de platino como contraelectrodo (CE) y un electrodo de calomelano como electrodo de referencia (RE, “por sus siglas en inglés). Se utilizó una solución de H₂SO₄ (0,6 mol·l^-1) como electrolito de prueba preparada con reactivos grado analítico y agua desionizada. Todos los experimentos fueron realizados en condiciones estándar de temperatura y presión. La Fig. 2 ilustra la configuración de la celda electroquímica utilizada.

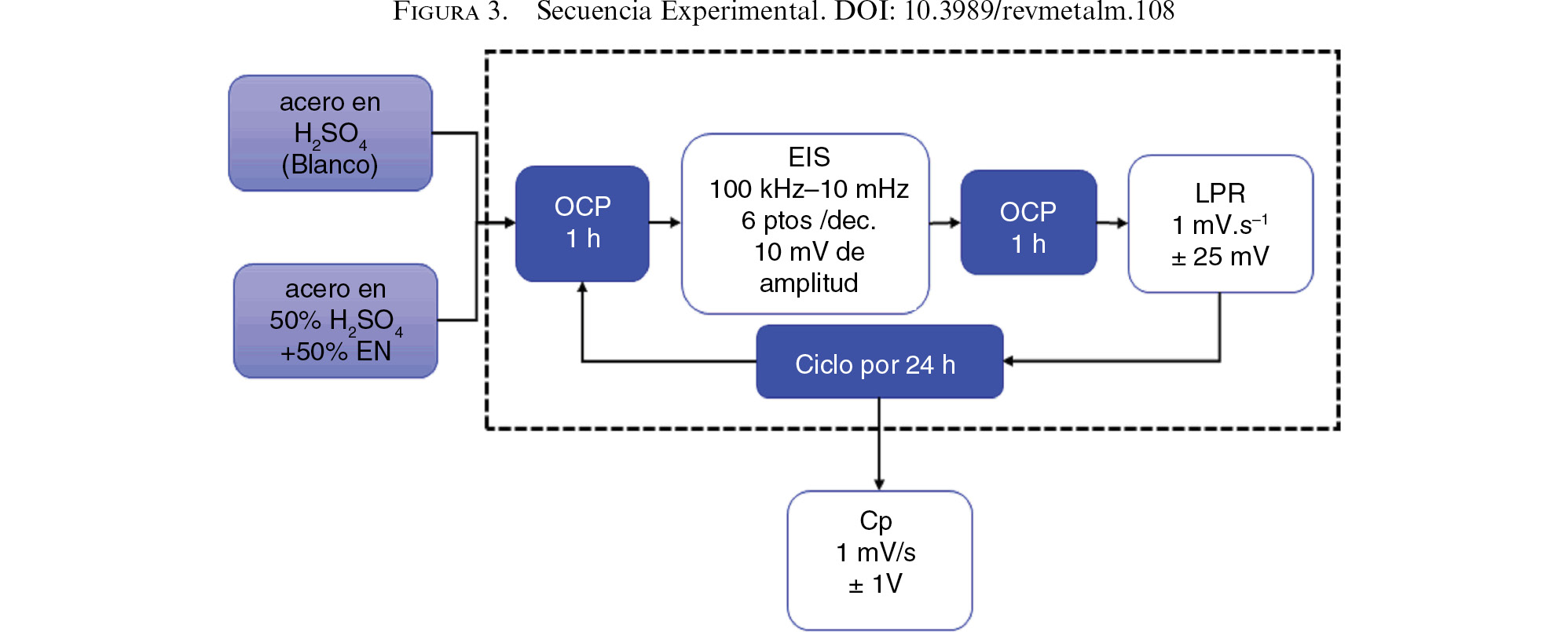

Las pruebas electroquímicas se llevaron a cabo con un potenciostato Bio-Logic® ajustando la secuencia que se ilustra en la Fig. 3. En primer lugar se programó el monitoreo del Potencial a Circuito Abierto (OCP) para asegurar la estabilidad del sistema durante 1 h, seguido de la técnica de Espectroscopía Impedancia Electroquímica (EIS), aplicando un barrido de frecuencias de 100 kHz hasta 10 mHz con 10 mV de amplitud; posteriormente se ejecutó nuevamente la medición de OCP durante 1 h para acabar la secuencia realizando una Resistencia a la Polarización (LPR) con un rango de potencial de ± 25 mV y una velocidad de barrido de 1 mV·s^-1; el ciclo OCP-EIS-OCP-LPR se repitió durante 24 h para registrar el comportamiento final mediante una Curva de Polarización (CP) aplicando un sobrepotencial de ±1 V a una velocidad de barrido de 1 mV·s^-1. Al finalizar la experimentación se realizaron las determinaciones de la velocidad de corrosión del acero 1018 en H₂SO₄ (0,6 mol·l^-1) como blanco de referencia y posteriormente se realizaron pruebas con la adición del 50% v/v del Extracto de Nopal (EN) en el medio corrosivo.

3. RESULTADOS Y DISCUSIÓNTOP

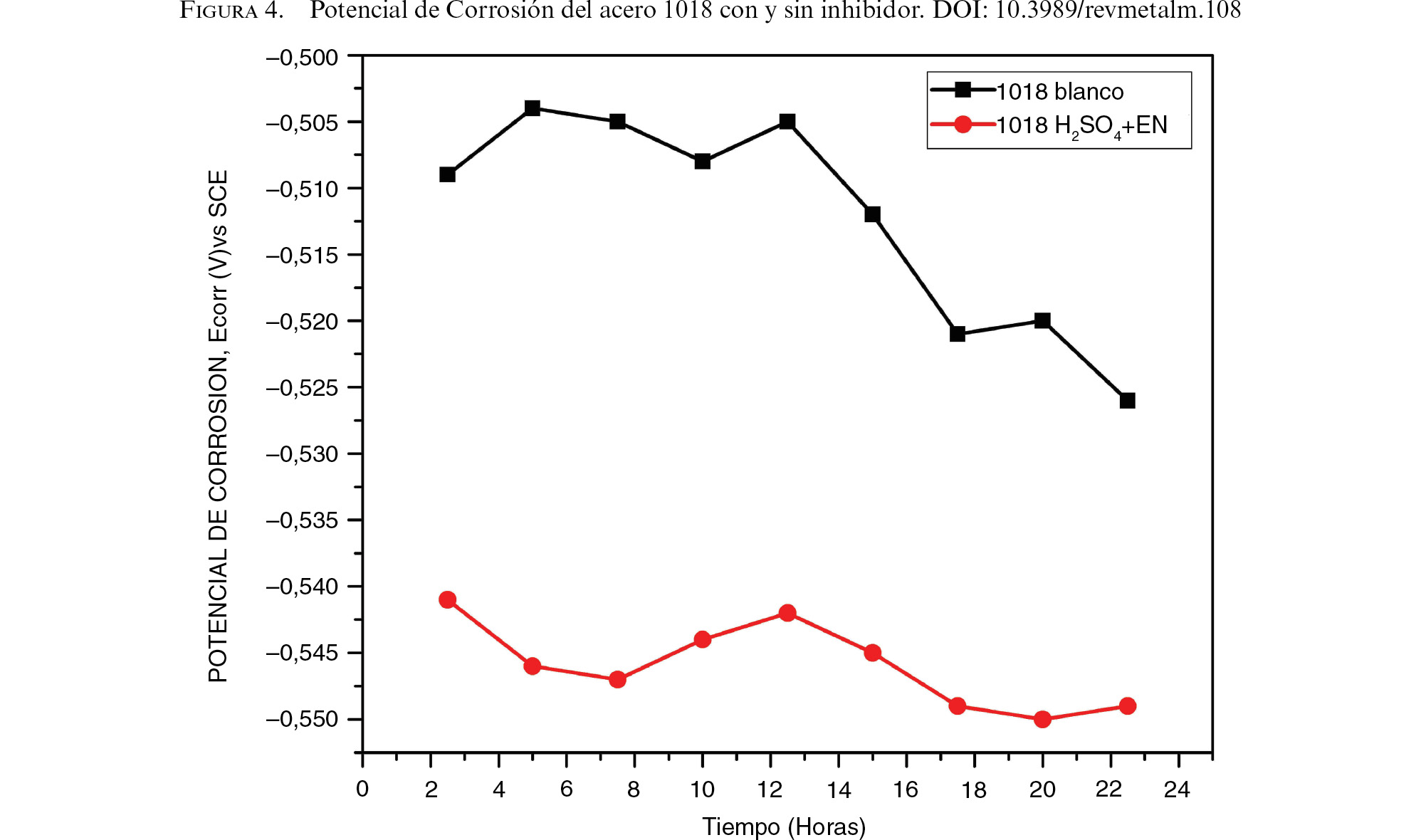

El monitoreo del potencial de corrosión (E_corr) para el comportamiento del acero 1018 en H₂SO₄ y con EN quedó registrado en la Fig. 4, en donde se observa que el potencial de corrosión disminuye en función del tiempo con la presencia del extracto de nopal en la solución ácida, recorriéndose a hacia valores más negativos con respecto a la muestra metálica sin inhibidor (blanco), lo que está relacionado con una mayor actividad en la superficie del sustrato.

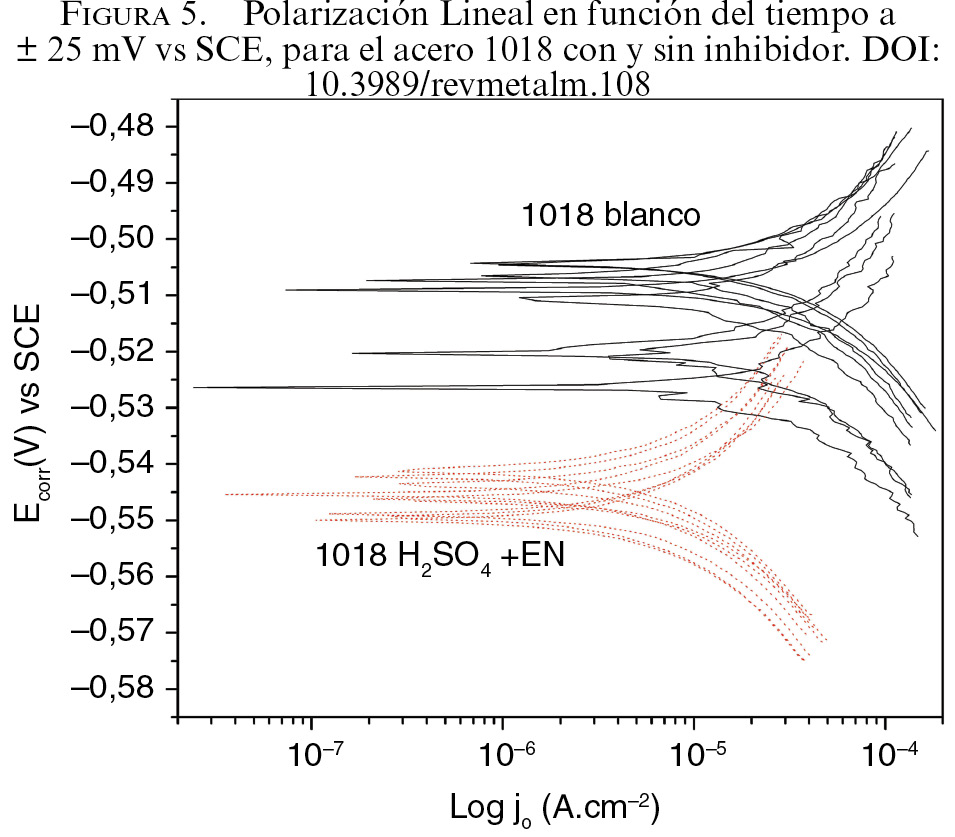

La técnica LP fue realizada durante las 24 h de inmersión en ambos medios (blanco y H₂SO₄ + EN) que se muestran en la Fig. 5, donde se puede observar que las curvas correspondientes a H₂SO₄ + EN se desplazan hacia valores menores tanto en potencial y corriente con respecto al tiempo, lo cual indica un comportamiento de inhibición del tipo catódico. El valor promedio de las curvas con y sin inhibidor se muestra en la Fig. 6 donde se observa una tendencia a acercarse ambos potenciales, con una disminución en la corriente con la presencia del inhibidor con respecto al blanco; de tal manera que E_corr de la mezcla H₂SO₄ + EN ≈ E_corr del blanco e i_corr de H₂SO₄ + EN < i_corr del blanco, por lo que el comportamiento promedio de inhibición finalmente fue del tipo mixto, sin ningún cambio apreciable en ambas ramas de la curva.

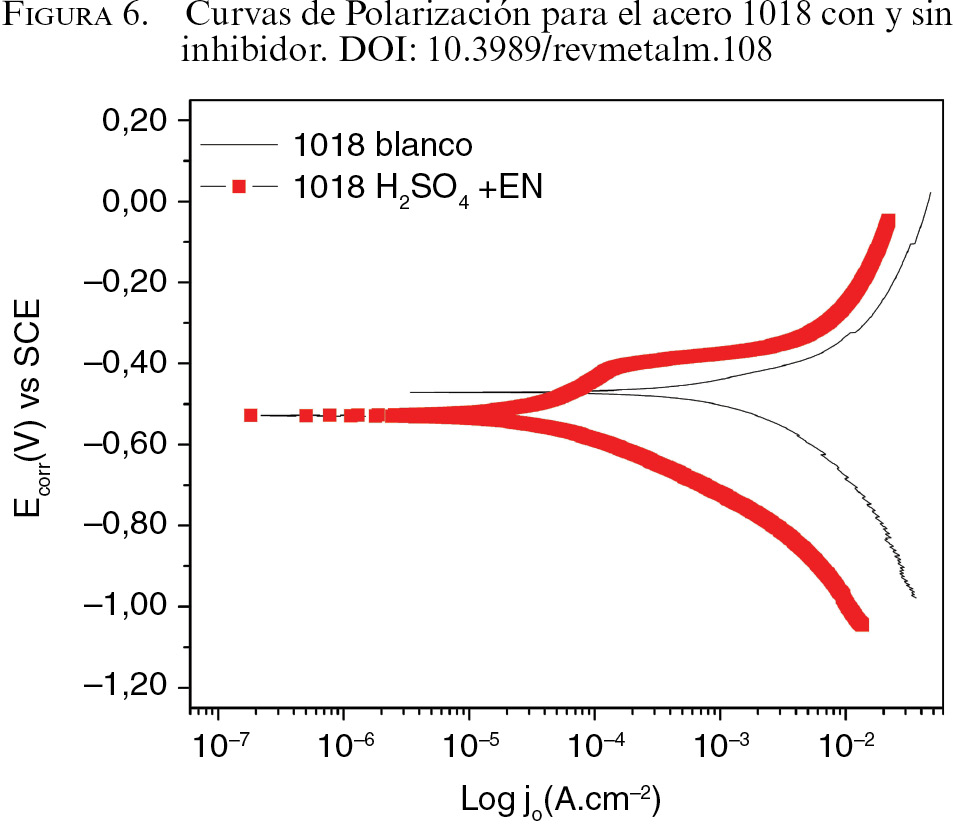

Mediante la extrapolación de Tafel se obtuvieron los valores de las pendientes anódicas (β_a) y catódicas (β_b) para el cálculo del coeficiente de Stern Geary (B), el cruce de las pendientes permitió determinar el valor E_corr e i_corr, siendo este último valor dividido entre el área expuesta de la muestra la cual fue de 1 cm² para obtener una densidad de corriente j_o (A·cm^-2) para el cálculo de la resistencia a la transferencia de carga (R_p) para la técnica LP por medio de la relación (Ec. (1)):

Conociendo j_o es posible conocer V_corr, por lo tanto, con las modificaciones adecuadas la ecuación de Faraday ahora queda representada por la ecuación siguiente (Ec. (2)):

siendo M la masa del metal, n el número de electrones transferidos, y F la constante de Faraday equivalente a 96500 culombios/mol.

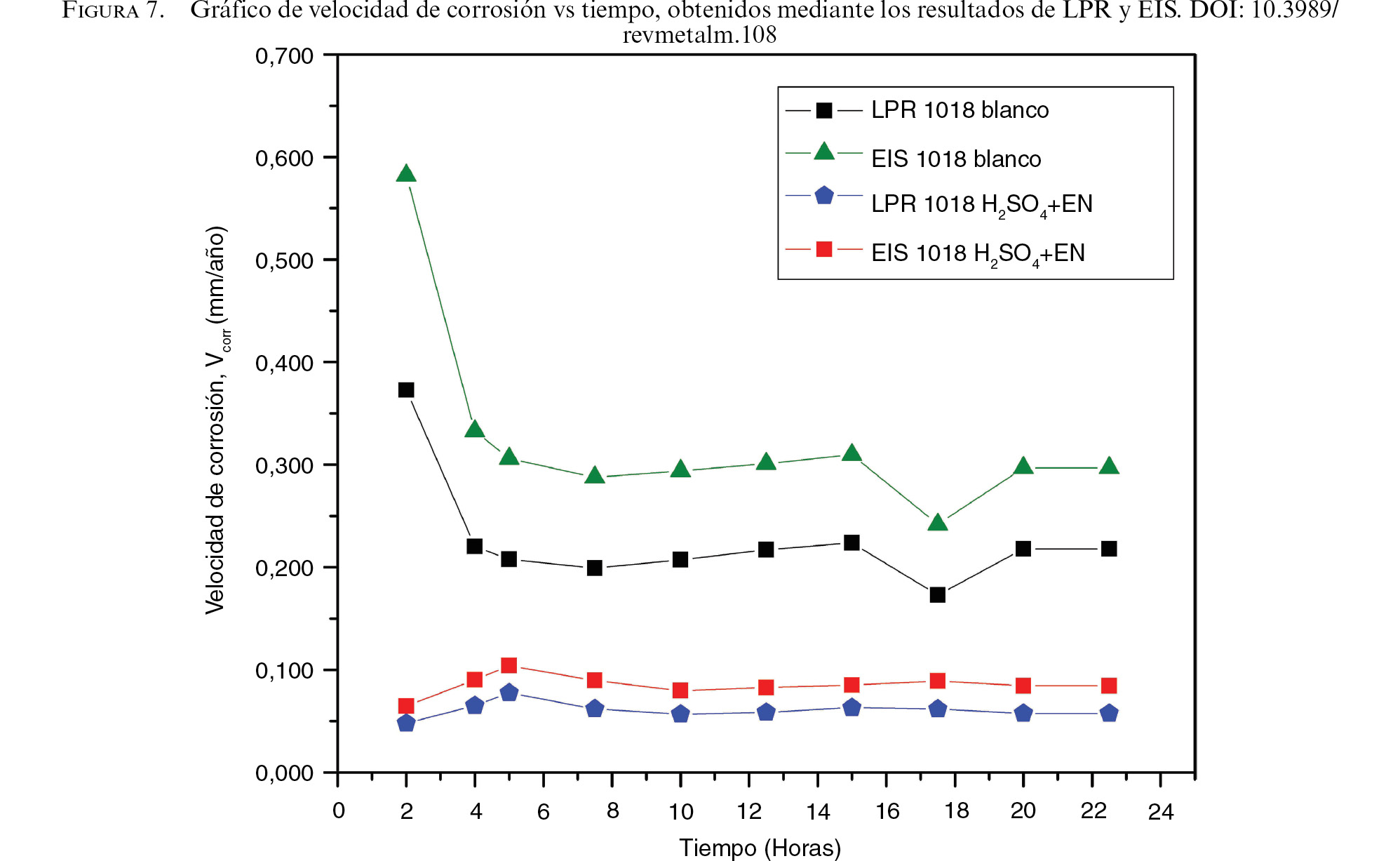

En la Fig. 7 se presenta el comportamiento de V_corr obtenidos con ambas técnicas (LPR y EIS) a lo largo de 24 h de exposición; se puede observar que hay un efecto importante en la disminución de V_corr con la adición del 50% v/v de extracto de nopal; disminuyendo la i_corr en un orden de magnitud acorde a los datos reportados en la Tabla 2, donde los valores de R_p y R_ct obtenidos por ambas técnicas (LPR y EIS), mostraron la misma tendencia a incrementar con la presencia del extracto de nopal (EN) en el medio ácido. Los valores reportados en la Tabla 2, representan un promedio de todas las mediciones obtenidas a lo largo de las 24 h de exposición.

La técnica de EIS permite separar las contribuciones de resistencia a la transferencia de carga del sistema (R_ct) y efecto de caídas óhmicas debida a la concentración de la solución, es decir, la resistencia de la solución (R_sol), este último valor resulta ser bajo ≈10Ω, debido a que la concentración del H₂SO₄ es alta por lo que al comparar los valores de R_ct con respecto a los de R_P resultan menores para ambos casos (blanco y H₂SO₄+EN). También se observó una disminución en el valor de la capacitancia (C_dl) lo cual está ligado a una disminución de la constante dieléctrica en las regiones locales en la fase ferrita debido a un mecanismo de adsorción molecular del inhibidor en la interface metal/electrolito, incrementando el espesor de la doble capa electroquímica que está asociado a la capacidad de inhibición de las moléculas del nopal.

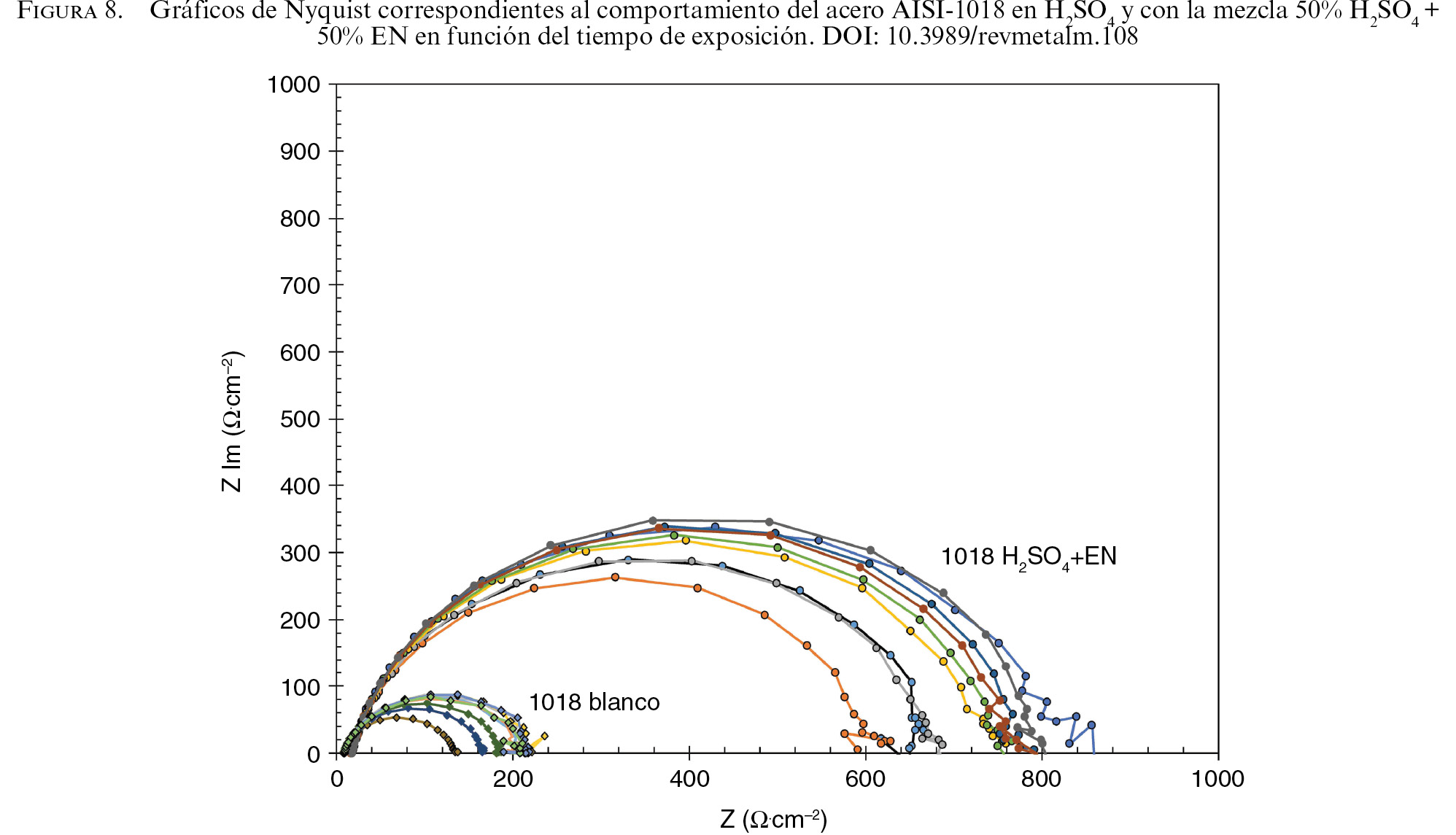

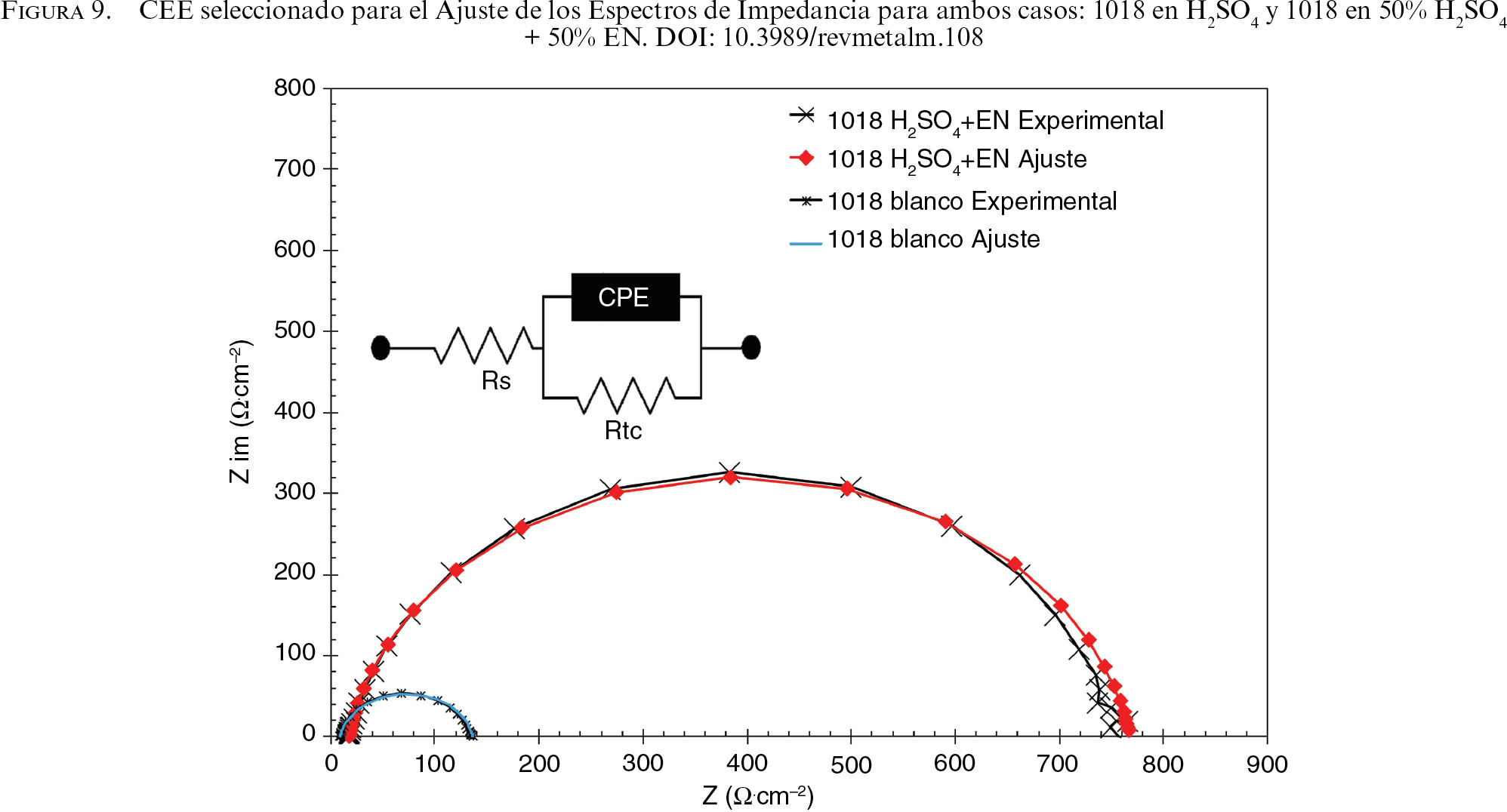

La Fig. 8 muestra los resultados de EIS, representados mediante los gráficos de Nyquist, en ellos se puede observar el comportamiento del sustrato al adicionar el extracto de Nopal. Se puede observar un incremento en la amplitud del bucle (semicírculo) cuyo valor en el rango de altas frecuencias fue extrapolado mediante un ajuste de la curvatura del semicírculo hasta cruzar con el eje X obteniendo así el valor de R_ct, dichos valores incrementan considerablemente con respecto al blanco. El ajuste del semicírculo, se realizó para cada uno de los ciclos de impedancia tomando como referencia un circuito eléctrico equivalente (CEE) como el que se muestra en la Fig. 9 en la parte superior del gráfico. Debido a la forma del semicírculo de Nyquist se tomó la configuración básica denominada CEE del modelo de Randles, el cual está conformado por una resistencia en serie (resistencia de la solución, R_s), acoplado a un elemento de fase constante (CPE), que está en paralelo con otra resistencia atribuida a la interfase metal/electrolito, es decir, R_ct. Conforme se incrementó el tiempo de exposición, el semicírculo muestra una tendencia disminuir ligeramente lo que se puede correlacionar con la alteración de la película de protección formada por el inhibidor en función del tiempo de exposición, al finalizar el monitoreo, los valores de R_ct de la película de inhibidor no se acercan a los valores de R_ct del blanco.

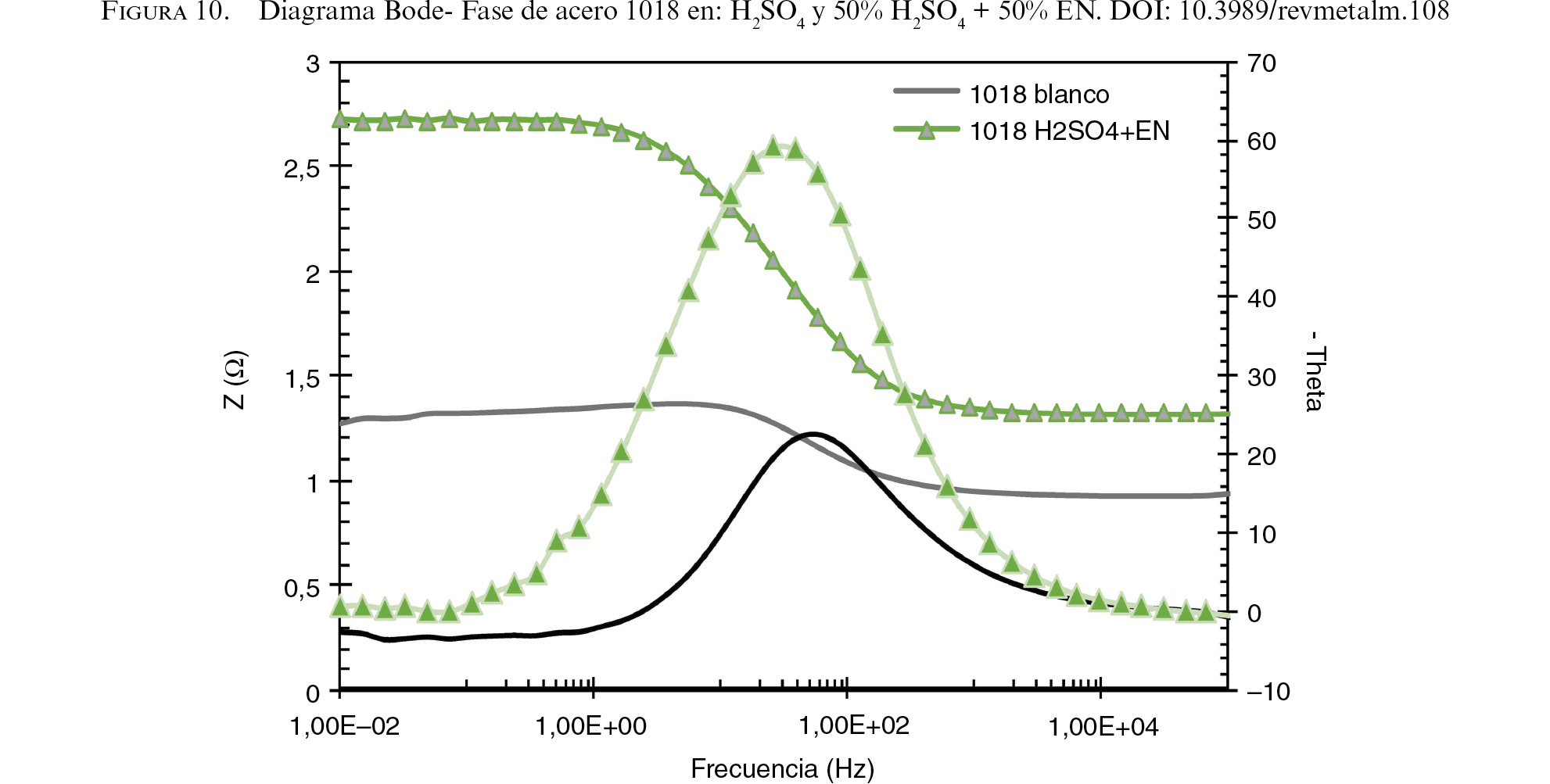

La propuesta del CEE se sustenta en la observación de una sola constante de tiempo formada en los diagramas de bode-fase (Fig. 10), donde se puede apreciar un ángulo máximo (ω_θmax) de 60° para el medio H₂SO₄+EN, mismo que puede estar relacionado con una mejor distribución del compuesto orgánico sobre la superficie del acero, denotando una mejor estabilidad de la capa formada por el inhibidor y que correspondiente con un incremento en la impedancia observado en el gráfico de Bode-Fase.

Para obtener los valores de capacitancia (C_dl) a partir del elemento de fase constante (CPE), fue necesaria la obtención de la frecuencia máxima del semicírculo de Nyquist (ω_θmax) así como el exponente a determinado durante el ajuste de CPE, ya que CPE= F٠s^(a-1): F (Faradios) y s (segundos) (Palomar-Pardavé et al., 2012). El análisis dimensional arroja valores en “F” pero en la Tabla 2 se presentan en μF y divididos por el área de exposición μF·cm^-2. La expresión 3 muestra el cálculo de C_dl:

Una forma de calcular la eficiencia del inhibidor es a través de determinar el grado de cobertura de la superficie metálica “θ” mediante la siguiente expresión (Ibrahim et al., 2011; Espinoza-Vázquez et al., 2014):

Donde 1/R_ct es el inverso de la resistencia a la transferencia de carga cuyos valores fueron tomados de los resultados de impedancia.

La eficiencia calculada de las expresiones 4 y 5 se muestran en la Tabla 3, donde el promedio de la eficiencia del extracto del nopal como inhibidor de la corrosión es del 74,11% en un ambiente de H₂SO₄.

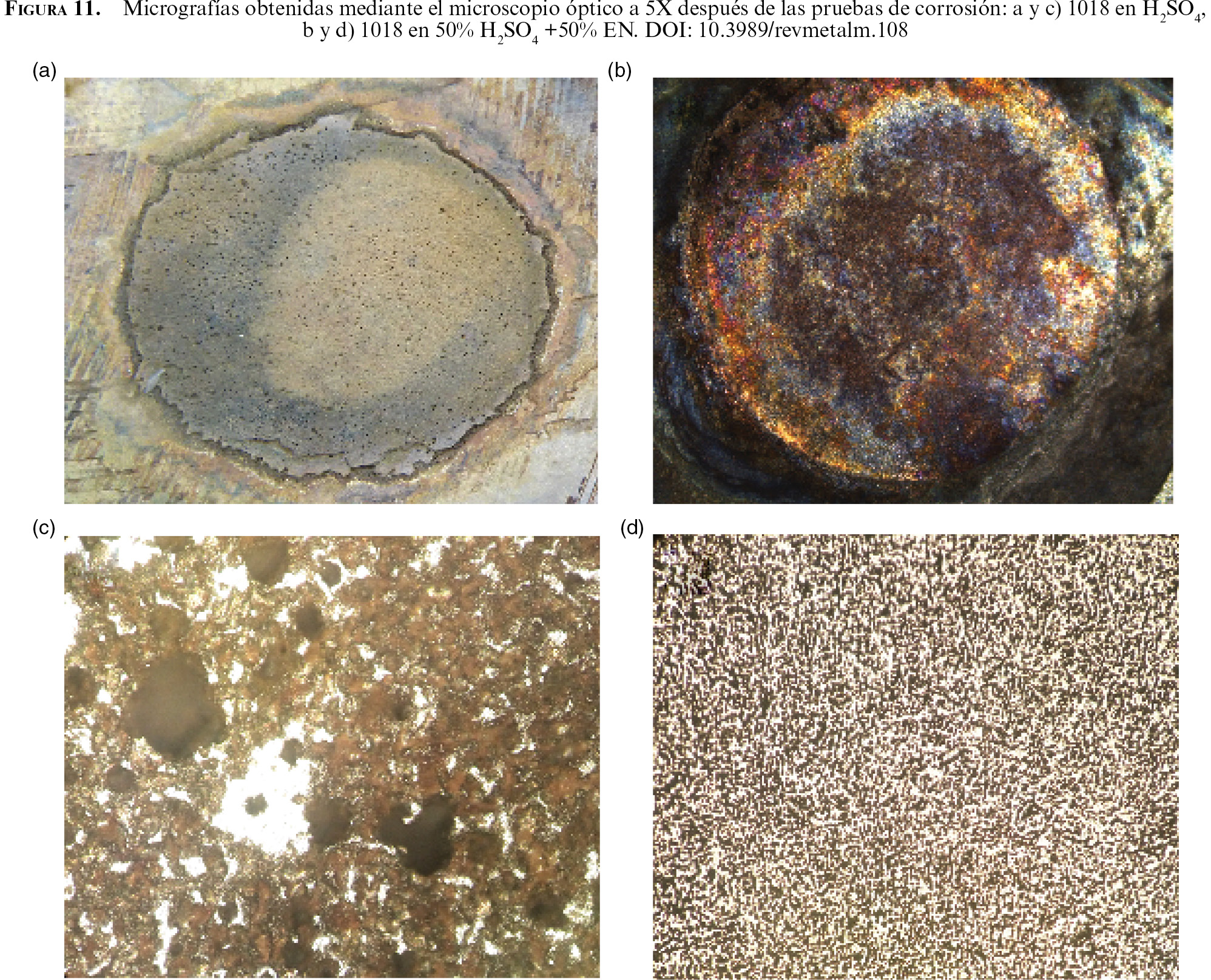

La evidencia fotografía revela que el acero 1018 inmerso en H₂SO₄ 0,6 (mol·l^-1) después de 24 h sufre un ataque uniforme acompañado de una alta densidad de picaduras profundas en toda la superficie de prueba como se muestra en las Figs. 11a y c. La severidad del ataque disminuye con la adición del extracto de nopal como se observa en las Figs. 11b y d donde se identifica corrosión uniforme sin la presencia de picaduras.

4. CONCLUSIONESTOP

AGRADECIMIENTOSTOP

Este proyecto de investigación fue desarrollado en el Centro de Investigación y Desarrollo Tecnológico en Electroquímica S.C. (CIDETEQ) en colaboración con la Universidad Autónoma del Estado de México (UAEM), Centro Universitario UAEM Valle de México. En particular el Dr. Héctor Herrera Hernández agradece el apoyo económico otorgado a través del UAEM-SIyEA (Secretaría de Investigación y Estudios Avanzados) 3817/2014/CID. También se agradece al estudiante Luis E. Almazán Corona por las pruebas de corrosión realizadas como parte de su residencia profesional y tesis de licenciatura. Por último, los autores reconocen al CONACyT por la aportación económica mensual por el desempeño como investigador nacional con reconocimiento SNI.
